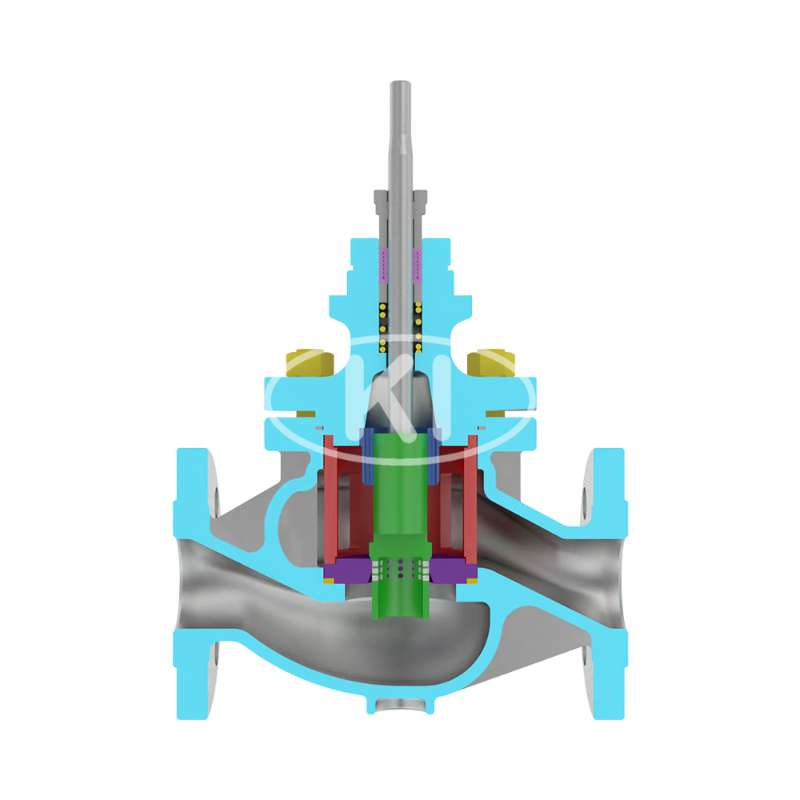

双导向单座控制阀
- 应用：
- 适宜于震动比较大，较为苛刻的工况条件下流体控利
- 结构特点：
- 顶部和底部双导向结构，采用多孔式阀芯，采用直压式浮动阀座，具有抗气蚀和冲刷。降噪音，动态稳定性好，密封性能好，结构简单等特点。
- 尺寸：
- DN15-200 NPS1/2-8
- 压力等级：
- PN16、PN40、PN63、PN100、CL150、CL300、CL600
- 连接型式：
- - 法兰式：RF，FM，RJ，TG
- 焊接式：承插焊SW（DN<50）；对接焊：BW（DN≥65）
- 阀体材料：
- WCB、WC6、CF8、CF8M
- 阀芯和阀座材料：
- - 阀芯：304、316、304L、316L、304+STL、316+STL
- 阀座：304、316、304L、316L、304+STL、316+STL
- 允许泄漏量：
- 符合ASEM B16.104 IV级、V级
- 流量特性：
- 等百分比%、线性L
- 可选执行机构：
- HA型或VA6型气动执行机构、电子式电动执行机构
