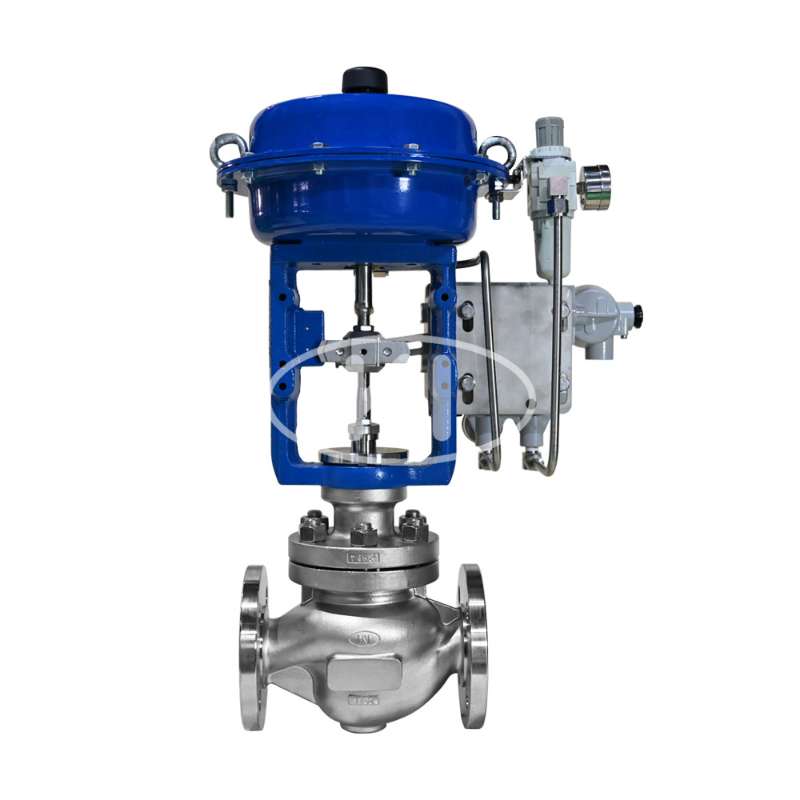

顶导向单座控制阀
- 应用：
- 适宜于要求控制精度较高的工况流体控制
- 结构特点：
- 顶导向结构，柱塞型阀芯，采用直压式浮动阀座，密封性能好，结构简单，控制精度，通用性强等特点。
- 尺寸：
- DN15-200、NPS1/2~8
- 压力等级：
- PN16、PN40、PN63、 PN100、CL150、CL300、CL600
- 连接型式：
- - 法兰式：RF、FM、RJ、TG
- 焊接式：承插焊SW（DN≤50）；对接焊BW（DN≥65）
- 阀体材料：
- WCB、WC6、CF8、CF8M
- 阀芯和阀座材料：
- - 阀芯：304、316、304L、316L、304+STL、316+ST
- 阀座：304、316、304L、316L、304+STL、316+STL
- 允许泄漏量：
- 符合ASEM B16.104 IV级、V级
- 流量特性：
- 等百分比%、线性L
- 可选执行机构：
- HA型或VA6型气动执行机构、电子式电动执行机构
